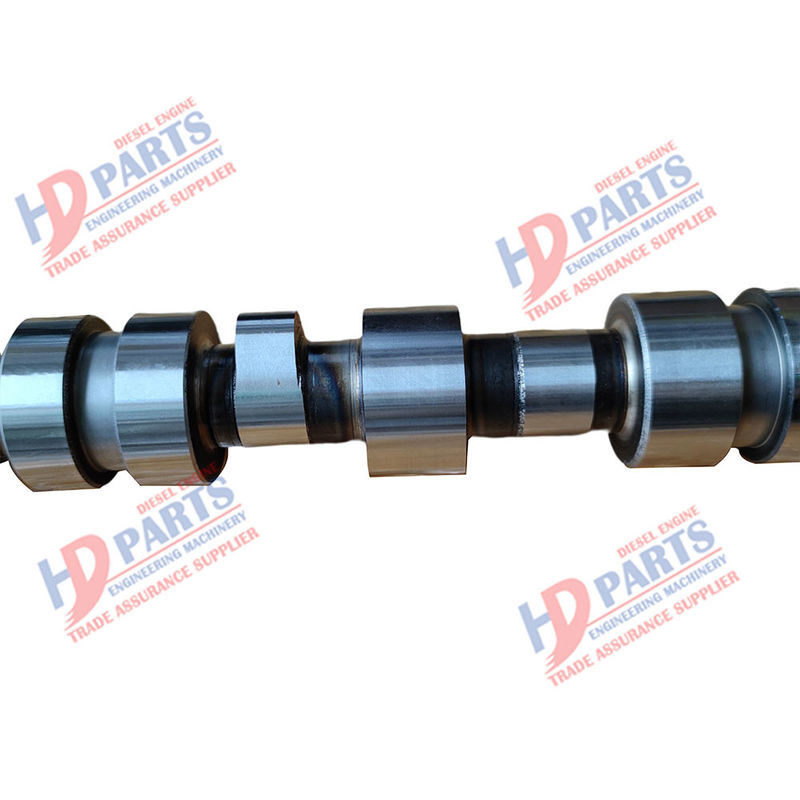

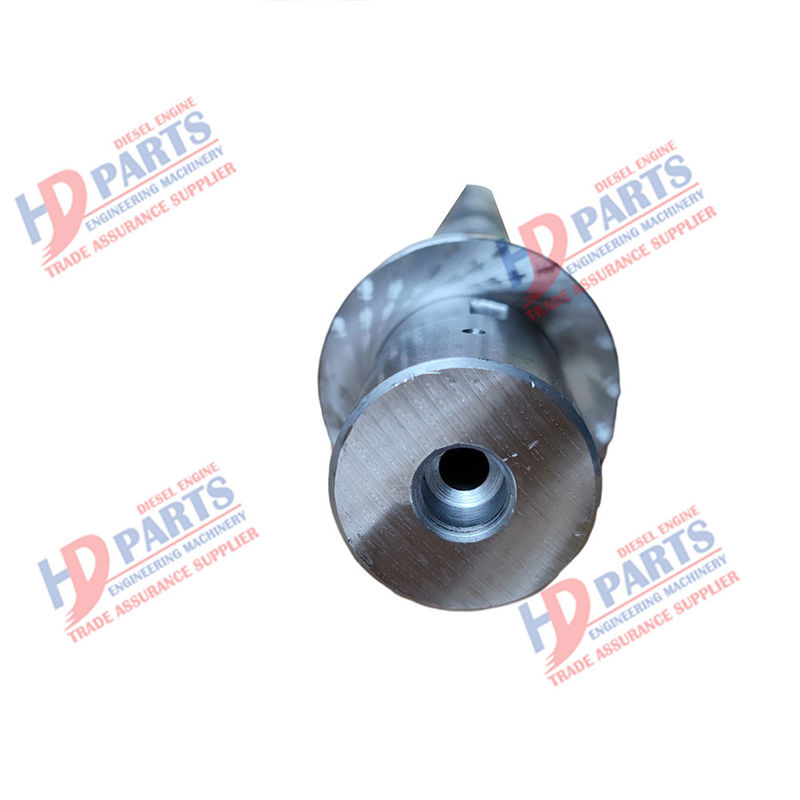

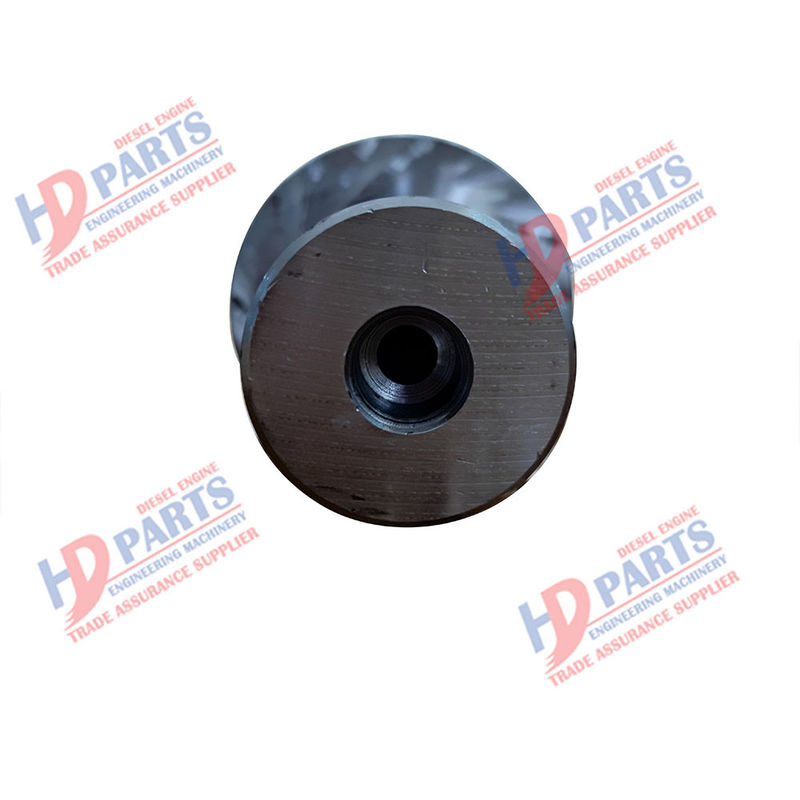

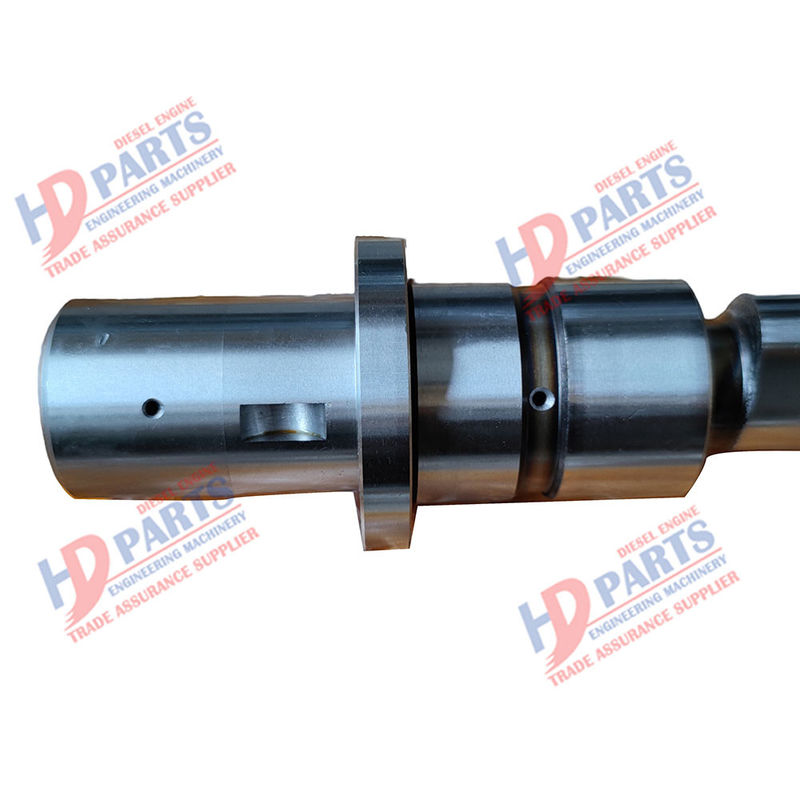

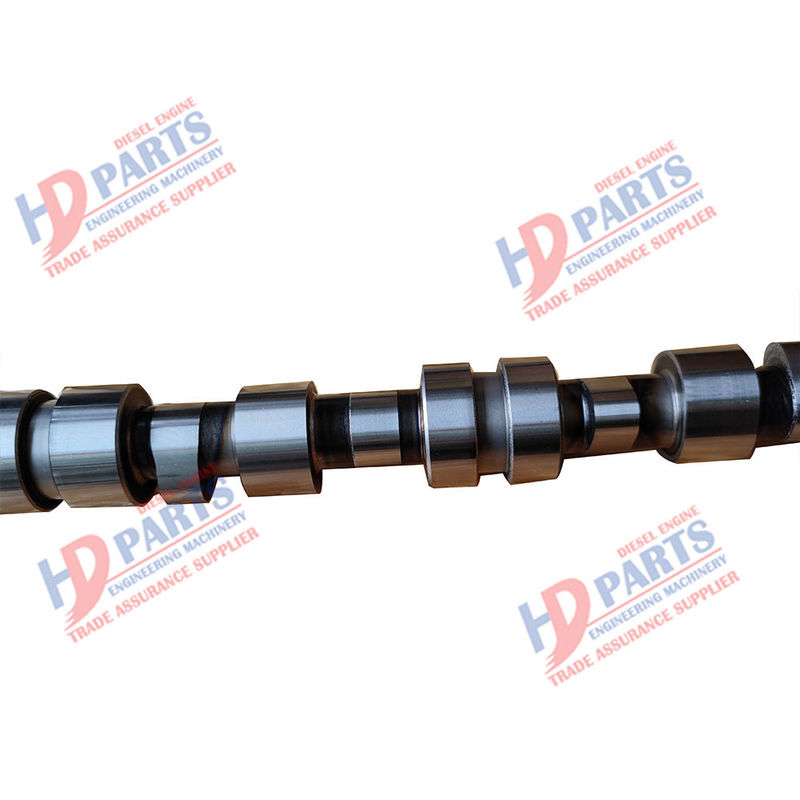

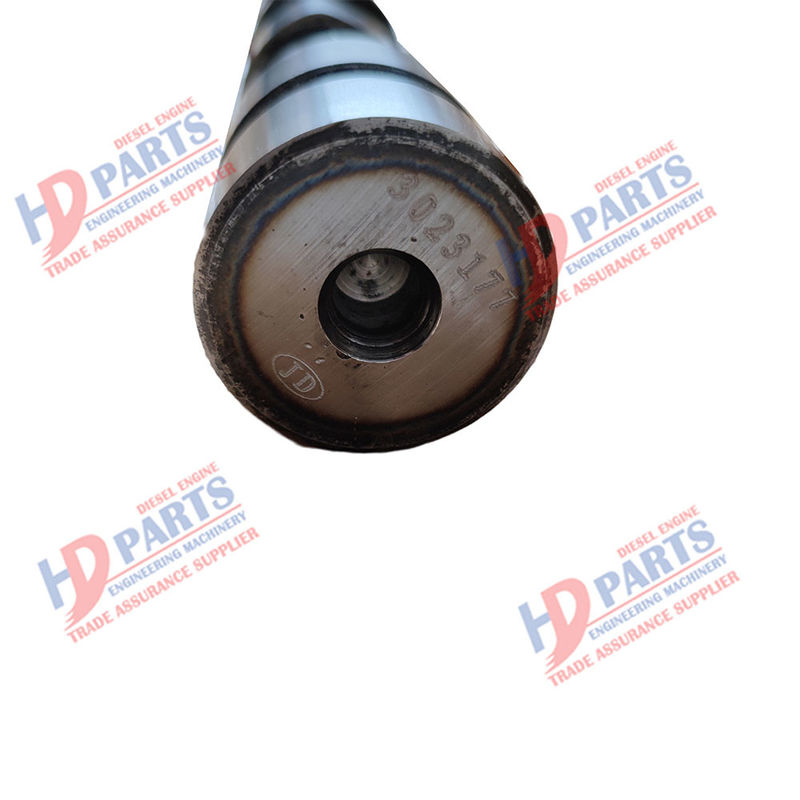

Распределительный вал NH220 Powerstroke 3023177 для DOOSAN

1. Как правило, четырехкулачковый патрон используется для зажима эксцентричных заготовок в небольшом количестве и с низкой точностью.При повороте эксцентриковой заготовки на четырехкулачковом патроне сначала начертите линию на заготовке.Он заключается в том, чтобы нарисовать эксцентричную окружность и обеспечить горизонтальные и вертикальные поперечные линии.Чтобы определить его положение в четырехкулачковом патроне по этим линиям.

2. При обработке эксцентричных заготовок с небольшим эксцентриситетом (e ≤ 5-6 мм) и короткой длины, но с большим количеством эксцентричных заготовок можно использовать трехкулачковый самоцентрирующийся патрон для обработки.При повороте сначала поворачиваются внешний круг и длина.Затем его зажимают на трехкулачковом патроне, а на один кулачок надевают прокладку, чтобы сделать заготовку эксцентричной для токарной обработки.Толщину колодки можно рассчитать по следующей формуле.X=1,5e × (1-e/2d) (x=толщина прокладки; e=эксцентриситет заготовки; d=диаметр зажимаемой части трех захватов). длинных захватов и заготовки к деформации после зажима грунтовой прокладки следует добавить поправочную постоянную.X действ.=x+1,5 △ e (x действ. = фактическая толщина прокладки; x = расчетная толщина; △ e = измеренная погрешность эксцентриситета после испытания)

3. Поворот эксцентриковой заготовки на двойном патроне. Этот метод заключается в зажиме трехкулачкового самоцентрирующегося патрона на четырехкулачковом патроне одностороннего действия для выравнивания, а затем перемещении эксцентрика на расстояние для зажима.В дальнейшем вы можете повернуть заготовку с эксцентриком, зажав заготовку в трехкулачковом самоцентрирующемся патроне.Таким образом, нет необходимости выравнивать заготовку.При изменении положения трехкулачкового патрона сначала зажмите оптический вал в трехкулачковом самоцентрирующемся патроне, используйте циферблатный индикатор для определения эксцентриситета и, наконец, определите положение трехкулачкового патрона в четырехкулачковом патроне.

4. При повороте эксцентриковой заготовки между двумя наперстками эксцентриковая заготовка большой длины может быть зажата между двумя наперстками для поворота, а заготовка может вращаться с помощью зажима куриного сердца.Центр обоих концов эксцентриковой заготовки обрабатывается между двумя гильзами, а эксцентричное центральное отверстие обычно обрабатывается на сверлильном станке, потому что трудно обеспечить центр обоих концов на станке и направление эксцентрикового центрального отверстия. последовательно и параллельно.

5. Эксцентриковый патрон Эксцентриковая регулировка расстояния эксцентрикового патрона удобна, универсальность, высокая точность - более идеальный эксцентриковый инструмент.

6. В специальном приспособлении эксцентриковая заготовка может поворачиваться на специальном приспособлении, когда длина обработки короткая, точность высокая и количество эксцентричных заготовок очень велико.

7. При фактической обработке эксцентричных заготовок с большим эксцентриситетом и низкими требованиями к точности обобщается другой метод зажима, а именно трехкулачковая расточка плюс зажим прокладкой.То есть, когда верхний кулачок самоцентрируется с тремя кулачками, сначала установите первый кулачок, затем аккуратно переместите цангу, чтобы концевой винт цангового патрона повернулся примерно на один или два оборота, а затем установите второй и третий кулачки, чтобы три губки цанги естественным образом образуют эксцентриситет.Поскольку эксцентриситет не регулируется, для его регулировки необходимо добавить прокладки.Преимущество этого метода в простоте, удобстве и быстроте, а недостаток в том, что точность позиционирования невысока.

При планировании процесса и конструкции приспособления для обработки эксцентрикового вала мы должны использовать метод сочетания централизации и децентрализации процесса, а также разработать автоматическую производственную линию в соответствии с производственной партией и фактической производственной ситуацией.При организации процесса по принципу концентрации процессов также широко применяются экономичные станки и технологическое оборудование с высокой степенью автоматизации.Это значительно повышает производительность.
